Как улучшить прием wi-fi на планшете?

На примере, планшета Goclever TAB7500. Антенна подключена через согласующее устройство — один конденсатор и две катушки индуктивности, обозначены они TBD (To Be Determined), то есть эта величина не определена, её можно установить опытным (2 индуктивности и конденсатор) путём или опустить вообще.

схема подключения антенны wifi

Вот тут и скрывается проблема плохого приёма – это плохо согласованна антенна.

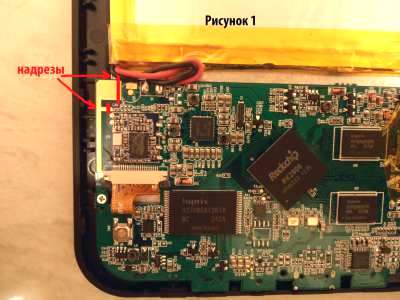

отключить согласующее устройство

Рисунок 1

Берём канцелярский ножик и делаем 2 надреза, как показано на рисунке №1. Это самый простой способ отключить согласующее устройство. То есть, обязательно отключаем антенну. Модуль очень маленький и отпаять центральную жилу антенны (на схеме выход под №6) рискованно, можно что бы что-то не повредить или отломать.

Берём высокочастотный коаксиальный 50 Ом кабель. Его можно найти на радиорынке, или взять в ноутбуке от wi-fi антенны, она подключается таким же кабелем и он тонкий.

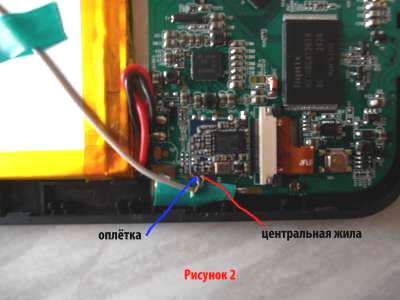

припаиваем новую антенну

Рисунок 2

Центральную жилу кабеля паяем к выходу модуля №6 (ANT), оплётку к выходу №5 (GND).

Как это аккуратно сделать? Берём медный провод сечением 0,8-1 мм. Снимаем с него лак и намотаем на жало паяльника 3-4 витка проволоки, конец проводка затачиваем под углом 45 градусов, то есть, делаем тоненькое жало, что бы влезть к модулю и не повредить другие элементы. Вот теперь к другому концу коаксиального кабеля, можете цеплять разные антенны, к примеру, от ноутбука.
