Настройка D-link DIR-320

Прошивка роутера D-link DIR-320

Роутер DIR-320 оснащен двумя типами ethernet-портов — 1 WAN и 4 LAN. Первый тип порта WAN — используется для подключения к глобальной сети (wide area network) — в нашем случае этот порт используется для подключения входящего от провайдера кабеля. Подключите к нему кабель, который входит в квартиру. LAN — используется для подключения компьютеров, находящихся у вас в квартире. Подключите к ним с помощью обычных сетевых кабелей (патч-кордов) компьютеры, которые должны получить доступ в Интернет. Роутер дир 320 имеет встроенный административный интерфейс для настройки, попросту говоря — специальную веб страничку, зайдя на которую, роутер можно настроить. Для этого необходимо использовать любой компьютер, подключенный к порту LAN на роутере.

Параметры нового роутера по умолчанию в моделях DIR обычно указаны на специальной наклейке внизу корпуса – обычно это IP – 192.168.0.1, логин – admin, пароль – пустое поле, однако могут быть и другие значения. Уточните эти параметры на наклейке или в инструкции пользователя. Если ваш роутер не новый и уже был кем то использован – найдите в инструкции пункт о процедуре сброса параметров к заводским настройкам, обычно для этого используется специальная утопленная кнопка «reset» на тыльной стороне корпуса, которую нужно нажать чем-нибудь острым и держать несколько секунд.

Обратите внимание — новый роутер после подключения к сети автоматически назначает всем подключенным к LAN-портам компьютерам набор сетевых настроек, поэтому проверьте, чтобы в настройках сетевой карты не было указано никаких IP-адресов, все значения должны быть установлены в положение «получать автоматически».



Настройка компьютера для подключения к роутеру DIR-320

  1. Подключаем роутер DIR-320 в розетку.
  2. Соединяем проводом сетевую карту компьютера с роутером, подключаемся в любой свободный порт LAN1-LAN4.
  3. Подключаем кабель интернета в порт INTERNET / Lan.
  4. Заходим в свойства подключения по локальной сети.



подключения к роутеру DIR-320



Выбираем «Протокол интернета (TCP/IP) и жмем «Свойства».



подключения к роутеру DIR-320



В «Свойствах» отмечаем параметры «Получить IP адрес автоматически» и «Получить адрес DNS-сервера автоматически»



подключения к роутеру DIR-320



Просматриваем автоматически полученные настройки.



подключения к роутеру DIR-320



Настройка роутера DIR 320 для провайдера Триолан

После того как вы узнали параметры своего роутера (IP-адрес, логин и пароль) – открываем браузер и в адресной строке вписываем 192.168.0.1. Если все правильно – перед вами появится приглашения на авторизацию – вводите логин и пароль. Входим в систему под следующими параметрами:

  • Login: admin
  • Password: не вводим ничего (пусто).

Жмем «Internet Connection Setup Wizard».

В следующем окне жмем «Next».

Устанавливаем свой пароль, затем жмем «Next».

Определяем Вашу временную зону (Украина — GMT+02:00). NTP Server Used : ntp1.dlink.com, жмем «Next».



Настройка D-link DIR-320



Выбираем тип соединения «Static IP Address Connection».



Настройка D-link DIR-320

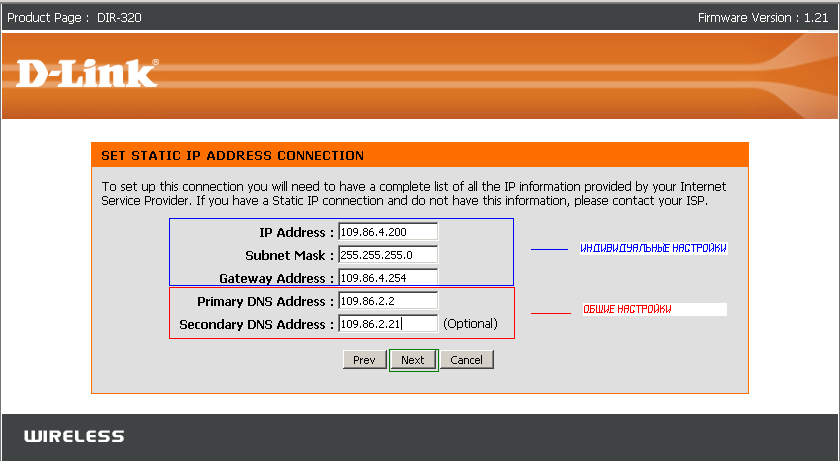

DNS адреса указываем следующие (для всех абонентов провайдера Триолан):

DNS 1: 109.86.2.2

DNS 2: 109.86.2.21



Настройка D-link DIR-320

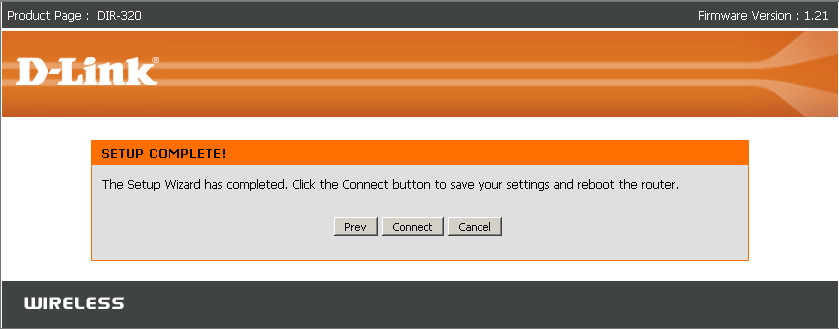

Видим уведомление о завершении настройки, жмем «Connect».



Настройка D-link DIR-320



Проверяем работает ли интернет, если да, то Вы всё сделали правильно!



Настройка wifi на роутере dir 320

Очень важно понимать, что правильная настройка безопасности беспроводной сети отвечает ограничение доступа к вашей учетной записи Интернет и охраняет ваши деньги. Если беспроводная точка доступа настроена неправильно, третьи лица могут к ней подключиться и использовать Интернет за ваш счет.

Обратите внимание – правильность настройки беспроводного модуля и защита собственной учетной информации – задача абонента, провайдер не несет ответственности за сохранность средств абонента в таком случае. Минимальный уровень настроек безопасности беспроводного модуля – уровень шифрования не ниже WPA/WPA2. Использование WEP или OpenSystem категорически не рекомендуется.

Для настройки wifi на роутере dir 320 модуля следует нажать кнопку меню «SYSTEM», далее «WIRELESS SETUP», далее выберите «MANUAL WIRELESS CONNECTION SETUP»



Настройка D-link DIR-320



Настройки беспроводной сети

  • WiFi protected setup (WCN2.0) – отключить
  • Enable Wireless – включить
  • Wireless Network Name (SSID) – любое удобное для вас имя беспроводной сети, например HOME
  • Enable Auto Channel Selection – включить
  • WMM Enable – отключить
  • Enable Hidden Wireless – отключить
  • Security Mode – WPA/WPA2
  • Cipher type — TKIP
  • PSK/EAP — PSK
  • Network key – любой секретный ключ вашей сети (мин 8 символов, английские буквы и цифры)

Нажмите «SAVE SETTINGS» – настройки будут сохранены.

После внесения каких-либо изменений необходимо перезагрузить роутер для того, чтобы они вступили в силу. Для этого нажмите кнопку «REBOOT» в меню слева.



Видео инструкция по настройки роутера D-link DIR-320 для VPN (PPTP) соединения

 Настройка VPN соединения на роутере D-link DIR-320



Настройка D-link DIR-320



Настройки Dynamic PPoE

  • My internet connection is – PPPoE (Username/password)
  • Dynamic PPPoE – выбрано
  • User Name – ваш логин для доступа в Интернет
  • Password – ваш пароль для доступа в Интернет
  • Service Name — home
  • RetypePassword – повторно ваш пароль для доступа в Интернет

Нажмите «SAVE SETTINGS» – настройки будут сохранены. После внесения каких-либо изменений необходимо перезагрузить роутер для того, чтобы они вступили в силу. Для этого нажмите кнопку «REBOOT» в меню слева.

Для проверки правильности установок и переподключения PPPoE следует нажать кнопку «SТATUS» в верхнем меню.



Настройка D-link DIR-320



На этой странице можно используя кнопки «CONNECT», «DISCONNECT» инициировать подключение или отключении соединения.

Текущий статус соединения отображается в колонке слева и одним из светодиодов роутера.

Последнюю версия прошивки можно скачать тут.
