Китайская корпорация ITEAD выпустила невероятно простое и в тоже время функциональное устройство для дистанционного управления любой электрической нагрузкой через интернет. Фактически – это wifi-реле построенное на хорошо известном чипе ESP8266 и работающее через свой собственный облачный сервис. Самое удивительное в этом устройстве цена — на сайте производителя можно заказать устройство всего за 4,85 доллара!!!

Пожалуй, это самый простой и доступный способ для автоматизации загородного дома.

Встроенное реле позволяет управлять нагрузкой до 10А, а при больших токах никто не мешает установить дополнительное твердотельное реле или контактор. Область применения ограничена лишь вашей фантазией. Я установил такие устройства на управление уличным светом в загородном доме и на включение различных электрических устройств, например для включения компрессора, наподобие https://3rifa.com.ua/statji/compressory-dlja-pruda-sunsun-aco/. Дистанционное управление возможно из любой точки нашей планеты, где есть доступ в интернет.

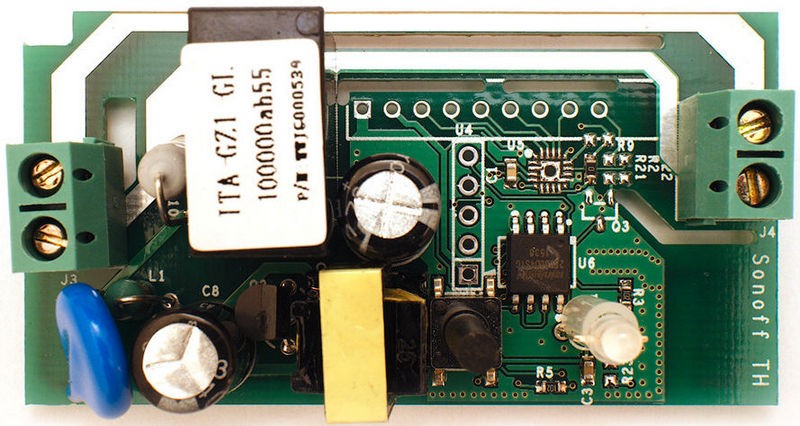

Устройство имеет 2 контактные группы: на подключение к сети 220 вольт и вывод для подключения нагрузки. На самой плате присутствует трансформатор для питания электроники, регулятор напряжения на 3,3 вольта, силовое реле, выводы под дополнительный радиомодуль на 433 Мгц, GPIO выводы и модуль ESP8266 (на обратной стороне платы). Из элементов управления есть одна нефиксируемая кнопка, которая используется либо для локального управления включением/выключением нагрузки, либо для активации режима программирования. Индикация режима работы отображается на расположенном рядом светодиоде.

wifi реле ITEAD

wifi реле ITEAD

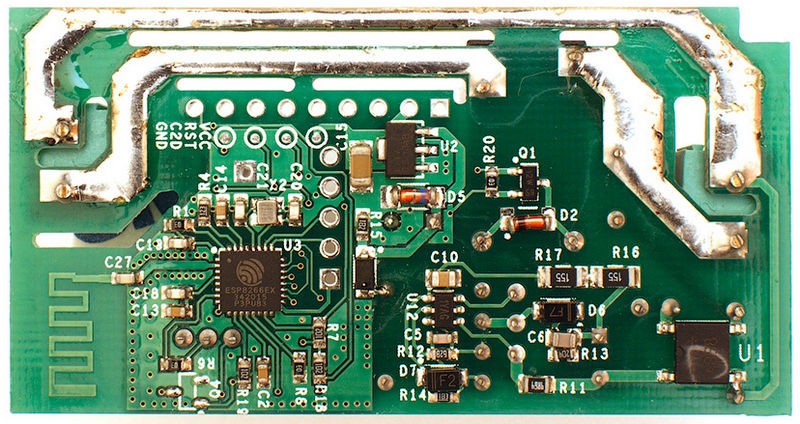

Сборка достаточно аккуратная, хотя на силовых дорожках плохо отмыт флюс. Зато присутствуют вырезы между силовыми линиями и можно вполне уверенно сказать, что нагрузку на 10А устройство выдержит без проблем. В левом нижнем углу можно увидеть антенну wifi-модуля, а чуть правее сам модуль ESP8266.

wifi реле ITEAD

wifi реле ITEAD

Фактически этот модуль идеальная заготовка под самодельные решения по автоматизации (на github есть кастомные прошивки), но также важно отметить, что оно может работать прямо «из коробки», без каких-либо знаний из области программирования. А самое главное — оно в несколько раз дешевле любого GSM-реле и нет необходимости содержать отдельную sim-карту для этих целей. Ведь роутер с интернетом в загородном доме у вас есть всё равно. Также для облачного сервиса не является преградой «серый» ip-адрес, который присутствует у всех мобильных операторов.

4. Для использования облачного сервиса нужен смартфон на iOS или Android (владельцы Windows Phone на этом предложении должны приуныть). Для настройки и работы используется приложение eWeLink, которое позволяет провести базовую привязку устройства к домашней локальной сети. Процесс невероятно прост: активируете режим программирования долгим удержанием кнопки на реле, подключаетесь к появившейся wifi сети, открываете приложение и задаете название и пароль от вашей домашней сети wifi. Всё. После этого устройство самостоятельно подключается к вашему wifi роутеру и выходит к интернет. Настройки позволяют задать состояние реле после подключения питания, а также установить таймер на включение/выключение.

приложение eWeLink

приложение eWeLink

Из недостатков устройства стоит отметить габариты корпуса, не позволяющие установить его в стандартный подрозетник. Это накладывает ограничение на использование устройства при уже существующей скрытой электрической проводке. Также на официальной прошивке нет возможности управления через локальную сеть (только через облачный сервис).

Но все эти недостатки меркнут на фоне цены устройства. Дешевле вряд ли получится сделать даже если взять в руки паяльник и программатор.
