Управляем дачей по WiFi

Управляем дачей по Wi-Fi

реклама

Дача построена — следующий шаг наблюдать и управлять электроникой в доме из любой точки планеты. Каждый, кто уже озадачивался вопросом как это сделать знает, что недорогих и простых решений на рынке нет. Но я тщательно изучил этот вопрос и нашел решение для того, чтобы не только получить видеотрансляцию в реальном времени, но также иметь информацию о температуре/влажности с беспроводных датчиков установленных в разных местах загородного дома.

Также сенсоры имеют датчики удара, что позволяет их использовать как часть охранной системы. При этом соединение с интернетом осуществляется с помощью обыкновенного 3G-модема!

Итак, поехали!

Кажется, что сложного — установил в загородном доме 3G-модем, настроил DDNS и дело в шляпе! А вот и нет. Мобильные операторы весьма хитры и не упустят возможности заработать денег. Вся проблема заключается в «сером» IP-адресе, который выдается при подключении к интернету. Не буду вдаваться в технические подробности, но удаленный доступ из интернета в локальную сеть вы никогда в жизни не получите. Мобильные операторы предлагают услугу реального ip-адреса за 100-150 рублей в месяц и это не такая критичная сумма, но есть одно НО: при использовании этой услуги тарификация трафика идет помегабайтно по тарифам примерно 10 рублей за мегабайт! Никакие пакеты трафика не действуют.Есть еще один вариант получить удаленный доступ это поднять VPN-туннель между локальной сетью в городской квартире и загородным домом. Для этого потребуется перепрошивка роутера в квартире, поднятие на нем VPN-сервера, а также покупка услуги реального ip-адрес у городского провайдера. После этого вы сможете удаленно подключаться к квартирной локальной сети, которая будет связана с загородным домом. Иных решений не существует.

Но если нельзя получить удаленный доступ к локальной сети за 3G-модемом — надо искать иное решение. А именно: чтобы устройства, к которым нам нужно получить доступ работали через публичный сервер разработчика. То есть устройства находящиеся за 3G-модемом сами загружают данные на сервер в интернете, а мы уже будем подключаться к этому сервису.

Бюджетный вариант интернета

Бюджетный вариант интернета для загородного дома выглядит именно так. Роутер Asus RT-N10U, «из коробки» поддерживающий USB 3G-модемы. У него всего одна антенна, поэтому максимальная скорость в сети 802.11n – 150 Мбит. Он, как и остальные электронные устройства подключены через ИБП на случай перебоев с электроснабжением (запас энергии достаточен для суток автономной работы). Откуда брать интернет? Не имею особого желания рекламировать МТС, но они единственные кто предлагает безлимит по трафику. Скорость интернета днем 3-4 Мбит на прием и 1-2 Мбит на отправку. Ночью скорость приема подскакивает до 7-8 Мбит.

Роутер Asus RT-N10U

Роутер Asus RT-N10U

Видеонаблюдение

Камеру возьмем китайского производителя Harex. Примечательна эта камера тем, что работает через китайский сервис видеотрансляции NVSIP. Компания производит только проводные (Ethernet) камеры, Wifi нет даже в качестве опции. Немного нетривиальна настройка камеры, для этих целей нужен софт существующий исключительно под Windows. Камера по умолчанию уже зарегистрирована на сервисе NVSIP и обязательно нужно зайти в настройки и поменять стандартный пароль.

Видеонаблюдение

камера

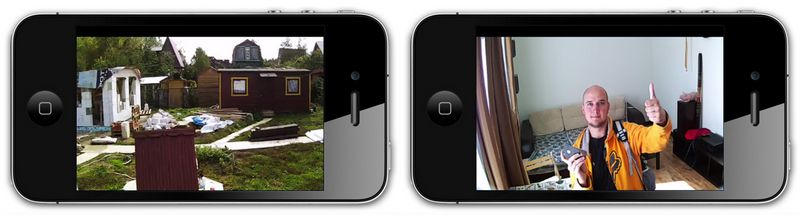

Сам сайт NVSIP также работает только в Internet Explorer, но нам это не принципиально т.к. под iOS и Android есть свои приложения. Как можно догадаться, потоковая трансляция на мобильные устройства идет с разрешением сильно меньше, чем 720p, но вполне достаточна для рассмотрения деталей. Ниже реальные скриншоты с экрана телефона. С инфракрасной подсветкой камеры вышел небольшой косяк — когда камера установлена как на фотографии (это временное решение), то инфракрасная подсветка отражалась от белых краев корпуса и засвечивала весь кадр. В реальности ИК-подсветка пробивает на 15-20 метров в полной темноте.

Система легко дополняется другими камерами, а архивное видео записывается на компьютер с запущенным приложением IPClient. 1200 рублей за камеру — отличная цена. Доступ к видео в реальном времени можно получить из любой точки земного шара.

Система дистанционного мониторинга и контроля — Wireless Sensor Tags

Это разнообразные беспроводные датчики работающие от батарейки типа CR2032, которые передают контролируемые параметры на свою собственную базу по радиоканалу. В свое время база подключается по Ethernet к роутеру с интернетом и загружает все данные на сайт сервиса. Базовые функции включают фиксацию температуры, влажности, угла поворота, открытия, утечки воды, движения и т.д. Дистанционный доступ возможен через веб-сайт или приложение для мобильных устройств. Разработчики устройства в данный момент занимаются создаем своего собственного управляемого термостата, а также интеграцию с термостатом Nest. Это позволит дистанционно включать/выключать отопление и вентиляцию.

Система дистанционного мониторинга и контроля

Система дистанционного мониторинга и контроля

Основной беспроводной датчик

Измеряет температуру, влажность и угол наклона. Также имеет встроенный светодиод и бипер, что позволяет использовать его для поиска потерянных вещей. Внутри стоит батарейка CR2032, которой хватит на год работы при стандартных настройках мощности передатчика (удаленность до 60 метров от базы) и частоты обновления данных (раз в 15 минут).

беспроводной датчик - измеряет температуру, влажность и угол наклона

беспроводной датчик – измеряет температуру, влажность и угол наклона

Датчик протечки

В нем нет светодиода и бипера. Как пишет производитель сами датчики не герметичны и не имеют защиты от воды, это следует учитывать при размещении. Еще в ассортименте есть датчики движения и открытия.

датчик протечки

датчик протечки

Устройство уникальное, альтернатив на рынке фактически нет.

Главная база

Подключается к питанию по USB и по Ethernet к сети. На сервере регистрируется по своему серийному номеру. Из интересного наблюдения – скорость связи по витой паре 10 Мбит, ну а зачем больше? На базе есть индикаторы работы: связь с датчиками, связь с сервером, прием, передача, ошибка.

Главная база

Главная база

Мобильное приложение Kumostat для iOS

Написано немного криво и иногда глючит, но его регулярно обновляют. На главном экране показываются все зарегистрированные на базе датчики (к каждому можно сделать фотографию прямо в приложении для удобства идентификации) и зарегистрированные ими параметры: температура, влажность, время с последнего обновления, уровень сигнала и статус охраны. В случае наступления события моментально приходит Push-уведомление на устройство пользователя (в системе на одну учетную запись можно зарегистрировать несколько мобильных устройств).

Мобильное приложение Kumostat для iOS

Мобильное приложение Kumostat для iOS

Экран приложения

Первый это список всех событий в хронологическом порядке. Далее два экрана по конкретному датчику. Количество настраиваемых параметров поражае. Например, можно задать контролируемый диапазон температуры, и если температура станет ниже или выше можно настроить моментальные уведомления по электронной почте, push-уведомление или даже публикацию твита! И самое клевое — графики изменения параметров за каждый день. Невероятно увлекательно следить как изменяется температура/влажность в течение дня.

Экран приложения

Экран приложения

Веб-интерфейс

Функционал еще больше, чем у мобильного приложения. Как можно видеть у меня стоит 4 датчика: на входной двери, под ванной, на кухне и в колодце. В перспективе я планирую установить управляемый термостат и дистанционно контролировать работу воздушного теплового насоса. Также система элементарно дополняется датчиками контроля периметра и мы получаем полноценную охранную сигнализацию (об этом я по вполне понятным причинам рассказывать не буду – сами разберетесь).

Веб-интерфейс

Веб-интерфейс

Графики изменения температуры за 6 дней

Система судя по всему хранит все данные начиная с момента включения. Особенно увлекательно наблюдать за изменением температуры в колодце (пока датчик висит на глубине 1 метр от земли, планирую перевесить поглубже).

Графики изменения температуры

Графики изменения температуры

Графики изменения влажности просто взрывают мозг

Правда обращайте внимание на масштаб вертикальной шкалы – окажется, что все не так страшно. По-хорошему их надо откалибровать, но я еще не нашел эталонного гигрометра.

Графики изменения влажности

Графики изменения влажности

Количество настроек поражает

Можно даже изменить рабочую частоту и скорость передачи данных между базой и датчиками. Также сервис позволяет использовать скрипты для автоматизации действий и использовать такие интересные вещи как Geofence — снятие/установку на охрану, когда вы с вашим мобильным устройством оказываетесь в установленном радиусе от объекта. Из серьезных уязвимостей — отсутствие шифрования пароля учетной записи. При восстановлении пароля он придет вам в незашифрованном виде.

настройки

настройки

Сколько стоит?

По 25 долларов универсальная беспроводная метка и 65 долларов — база. Еще доставка в обойдется в 18 долларов. Все, что на фото стоило 170 долларов. Учитывая, что альтернатив на рынке нет вообще, а попытка сделать подобное устройство самостоятельно упрется в проблему «серого» IP-адреса у 3G-модема, я не могу сказать что это очень дорого.
