Перепрошивка роутера TP-Link WR1043ND в DD-WRT и настройка PrintServer+IPTV Proxy+HDD+FTP

TP-Link WR1043ND

реклама

 Инструкция для опытных пользователей, как из недорогого роутера TP-Link 1043 сделать домашнего помощника и существенно облегчить себе жизнь.

Положительные стороны в прошивке DD-WRT

  • можно смотреть IPTV без торможений даже на нетбуке!
  • если у Вас 2 и больше ПК, и один принтер – можно подключить принтер к роутеру и печатать с любого ПК/телефона, даже без проводов.
  • есть архив фотографий, к которым нужен доступ 24х7 с любого ПК – подключим внешний винт\флешку к роутеру и настроим доступ.

Необходимые инструменты

  • Роутер TP-Link 1043ND
  • USB HDD/USB Flash 2Gb+
  • USB Hub, который определяется как Generic (98% хабов подходит) + блок питания 5V 1A для хаба, если используем HDD

Инструкция!

1. Установка альтернативной прошивки:

Качаем DD-WRT отсюда: ftp://ftp.dd-wrt.com/others/eko/BrainSlayer-V24-preSP2/2011/02-17-11-r16214/tplink_tl-wr1043nd/

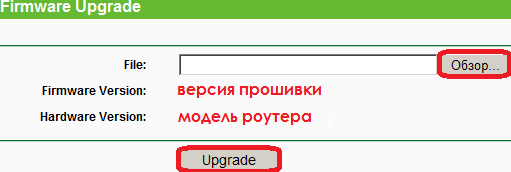

1.1. Если вы перешиваетесь с заводской прошивки используйте файл factory-to-ddwrt.bin. Если апгрейдите DD-WRT – tl-wr1043nd-webflash.bin. Выбираете в веб интерфейсе пункт upgrade, указываете путь к нужному файлу.

upgrade прошивки

1.2. Общая настройка: Итак, вы установили DD-WRT. Заходим браузером на 192.168.1.1. Указываем логин и пароль. Первым делом настройте доступ в интернет.

1.3. Настройка USB Роутер имеет USB порт, подключим к нему USB HDD или флешку через хаб. Заодно подключим принтер и питание, если нужно. DD-WRT позволяет работать с файловыми системами FAT и EXT2/3.

Для доступа к EXT2/3 при непосредственном подключении к компьютеру с ОС Windows необходима установка дополнительного софта (например Ext2fsd).

Если вы собираетесь устанавливать на роутер дополнительный софт, я рекомендую создать на HDD раздел размером 500 Мб и отформатировать его в Ext2 (в ОС Windows это можно сделать с помощью программы Acronis Disk Director или вне Windows – Ubuntu Liveчерез дисковую утилиту).

Разбиваем на части:  Маленький раздел Ext2 для софта, и большой раздел (ext2) под файлохранилище.

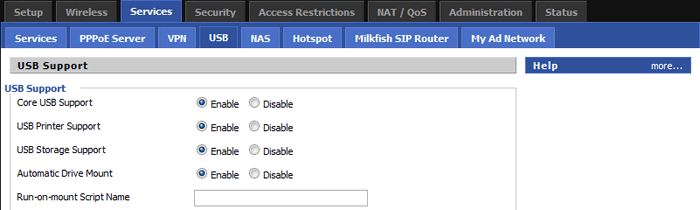

1.4. Настраиваем USB в веб интерфейсе

  • Services – USB ставим галки везде + USB Printer Support.
  • Указываем Automount в /opt
  • Перезагружаем роутер.

Первый раздел автоматически смонтируется в /opt.



Настраиваем USB



Заходим телнетом на роутер:

Используйте встроенный в Windows клиент telnet:

Пуск – Выполнить – telnet 192.168.1.1

(ПРИМЕЧАНИЕ:  необходимо включить доступ SSHd на вкладке “Сервисы – сервисы”)

Логин: root, Пароль: Такой же, как от веб интерфейса.

Выполняем команду:

Code:
df -h

Видим смонтированные разделы.

В моем случае первым доступным разделом на диске является маленький раздел Ext2 под софт, он доступен в /dev/sdaX (у меня X=1: sda1) и смонтирован в /opt.

Следующий большой раздел будет доступен в dev/sdaX+1 (у меня соответственно sda2).



1.5. Настраиваем доступ:

DD-WRT уже имеет встроенный ФТП:



2. Настраиваем IPKG:

Роутер имеет процессор Atheros с архитектурой MIPS, пакеты opt на него ставить не получится. Нам необходим ipkg.

Обращаю внимание на то, что в дальнейшем ipkg и установленный софт будут доступны только при подключенном USB накопителе.

Приступаем к настройке:
Заходим телнетом на роутер:
Копируем необходимые нам директории из флеша на накопитель:

Code:
cp -a /etc/ /opt/
cp -a /bin/ /opt/
cp -a /lib/ /opt/
cp -a /usr/ /opt/
cp -a /tmp/ /opt/
cp -a /jffs/ /opt/
sleep 1



Далее монтируем скопированные директории:

Code:
mount /opt/etc /etc
mount /opt/bin /bin
mount /opt/lib/ /lib
mount /opt/usr/ /usr
mount /opt/tmp/ /tmp
mount /opt/jffs/ /jffs
sleep 1



Настраиваем ipkg, в телнете:

Code:
mv /etc/ipkg.conf /etc/ipkg.conf.orig
echo -e “src backfire http://downloads.openwrt.org/backfire/10.03-rc2/atheros/packages/\ndest root /\ndest ram /tmp” > /etc/ipkg.conf
cp /bin/ipkg /bin/ipkg.orig
cat /bin/ipkg.orig |sed -e “s/–passive-ftp //” > /bin/ipkg
ipkg update
sleep 4
cd /tmp
wget http://downloads.openwrt.org/backfire/10.03.1-rc4/atheros/packages/libc_0.9.30.1-43.10_atheros.ipk
wget http://downloads.openwrt.org/backfire/10.03.1-rc4/atheros/packages/libgcc_4.3.3+cs-43.10_atheros.ipk
wget http://downloads.openwrt.org/backfire/10.03.1-rc4/atheros/packages/uclibcxx_0.2.2-3_atheros.ipk
ipkg install /tmp/libc_0.9.30.1-43.10_atheros.ipk
ipkg install /tmp/libgcc_4.3.3+cs-43.10_atheros.ipk
ipkg install /tmp/uclibcxx_0.2.2-3_atheros.ipk



Установим то, что необходимо для работы:

Code:
ipkg install coreutils-sort
sleep 1

2.1. Устанавливаем прокси UDP-HTTP (это для просмотра IPTV):

Code:
ipkg install http://downloads.openwrt.org/backfire/10.03.1-rc4/atheros/packages/udpxy_1.0-Chipmunk-16-1_atheros.ipk



Запускаем udpxy:

Code:
udpxy -p 8177 -M 30 -B 1Mb -a ваш_ip
  • -p – Порт.
  • -M – Время обновления.
  • -B – Кеш.
  • -a – Адрес с которого брать multicast. Если внутренний роутера, то ничего делать не нужно, а если внешний, то настроим разрешение:
Code:
iptables -I INPUT 1 -p tcp –dport 8177 -j logaccept



У меня после запуска udpxy пропал доступ к Веб интерфейсу, чинить так (если пропадет):

Code:
nvram set http_lanport=8081
nvram commit

Порт доступа к панели управления станет 8081.

2.2. Теперь установим принт сервер:

Code:
cd /tmp
wget http://downloads.openwrt.org/backfire/10.03.1-rc2/atheros/packages/p910nd_0.93-2_atheros.ipk
ipkg install p910nd_0.93-2_atheros.ipk



ПРИМЕЧАНИЯ:
Несмотря на включенную ранее поддержку принтера на роутер все еще не установлен принт-сервер – который и позволяет расшарить принтер в сети.

Стоит учесть, что если у Вас МФУ, сканер, скорее всего, работать не будет! В Canon MP 270 и Epson NX130 – не работает.

Для сканера есть “Sane”

Посмотреть видит ли роутер Ваш принтер можно так (обязательно до этого перезагрузиться или выполнить то, что ранее записали в “Administration – Commands”):

Code:
dmesg | grep usb



Получим что то такое, если все ок:

Code:
usblp0: USB Bidirectional printer dev 5 if 2 alt 0 proto 2 vid 0xXXXX pid 0xXXXX



Затем:

Code:
ls -la /dev/usb/



Должно быть примерно так:

Code:
crw-rw—-    1 root     root     180,   0 Jan  1  1970 lp0



2.2.1. Установка принтера в ОС

Вам нужны самые обычные драйвера для принтера, скачайте их, например с сайта производителя. Если они были уже установлены – качать не нужно)

Нужно вручную добавить принтер и его порт:

Code:
IP – тот что установлен у Вас на роутере (если не меняли то – стандарт 192.168.1.1)
Порт 9100 – мы его указали параметром “0″ еще при запуске принт сервера.
Есть альтернативные варианты “1″ – порт 9101 и “2″ порт 9102.
Тип передачи (или принтера): RAW

3. Теперь нам необходимо, чтобы при перезагрузке роутера ipkg и принт сервер оставались рабочими и запускались:

Code:
cd /opt
touch usb.hdd



Далее идем в веб интерфейс:

Administration – Commands жмем edit и добавляем следующее:

Code:
sleep 3
if [ -f /opt/usb.hdd ]; then
mount /dev/sda2 /mnt
mount /opt/etc /etc
mount /opt/bin /bin
mount /opt/lib/ /lib
mount /opt/usr/ /usr
mount /opt/tmp/ /tmp
mount /opt/jffs/ /jffs
iptables -I INPUT 1 -p tcp –dport 21 -j logaccept
iptables -I INPUT 1 -p tcp –dport 8177 -j logaccept
udpxy -p 8177 -M 30 -B 1Mb -a ваш_ip
p910nd -b -f /dev/usb/lp0 0
/bin/mkdir -m 755 -p /dev/usb
/bin/mknod -m 660 /dev/usb/lp0 c 180 0
else
exit
fi

Жмем Save Startup.

И в телнете:

Code:
reboot
