Восстановление роутера TP-LINK TL-MR3220 через UART или COM порт

Во время обновления прошивки TP-LINK TL-MR3220 было отключено питание, после чего роутер вошел в циклическую перезагрузку или RESET: загораются все индикаторы, гаснут и через пару 1-2 секунды снова включаются, и так процесс повторяется бесконечно.

Для загрузки в роутер TP-LINK TL-MR3220 любой прошивки из неработающего состояния делаем следующее:



Подключаем COM кабель

Модель роутера довольно просто разбирается, необходимо открутить все шурупы с нижней части устройства.

Чтобы была возможность использовать UART разъем роутера TP-LINK TL-MR3220 V2, необходимо соединить контакты ТР18 и ТР28 в соответствии с изображением:

tplink tl-mr3220 джампер

Для стабильного подключения по последовательному порту, необходимо припаять резистор сопротивлением 10 кОм между TX и 3.3V пином №13, в таком состоянии он называется подтягивающий резистор. Это необходимо сделать потому, что реальный пин TX соединен с делителем напряжения — (2 x 5.6 кОм) вместе с конденсатором, соединены между реальным пином TX (дорожка, идущая от чипа) и выходным первым пином TX, который используется для подключения разъема на плате.

Или использовать контакт TP28 как TX, если в последующем консоль не будет реагировать на команды.



Распиновка разъема

1

2

3

4

TX

RX

GND

VCC

tplink tl-mr 3220 подключение com

Распиновка разъема



Настраиваем и запускаем PuTTY

  • Conection type — Serial
  • Serial line — номер COM порта, например COM3
  • Speed — 115200
  • Data bits — 8
  • Stop bits — 1
  • Flow control — none
настройка putty

Настраиваем PuTTY

настройка putty

Настраиваем и запускаем PuTTY

Подключаем питание к роутеру TP-LINK TL-MR3220 и как только появляется «Autobooting in 1 seconds» — быстро вводим TPL. Все, загрузка будет остановлена.

сервер TFTPD

сервер TFTPD

В Windows XP загружаем сервер TFTPD.

Копируем файл с прошивкой (для удобства переименуем его в 1.bin) в папку, где установлен сервер



Запускаем TFTPD сервер

Проверяем IP адрес tftp сервера с которого будет пытаться получить версию микрокода роутер, что же там на заводе в него запрограммировали: tftpboot

Соединяем компьютер и роутер сетевым кабелем. В свойствах сетевой карты компьютера вписываем IP -адрес, который получили при проверке, например 192.168.1.100.



Перепрошивка

Как только увидели командную строку ar7240> , переходим к процессу прошивки. Вводим команду очистки памяти: erase 0x9f020000 +0x3c0000

Загрузка файла прошивки: tftpboot 0x81000000 1.bin

Копирование на флеш память: cp.b 0x81000000 0x9f020000 0x3c0000

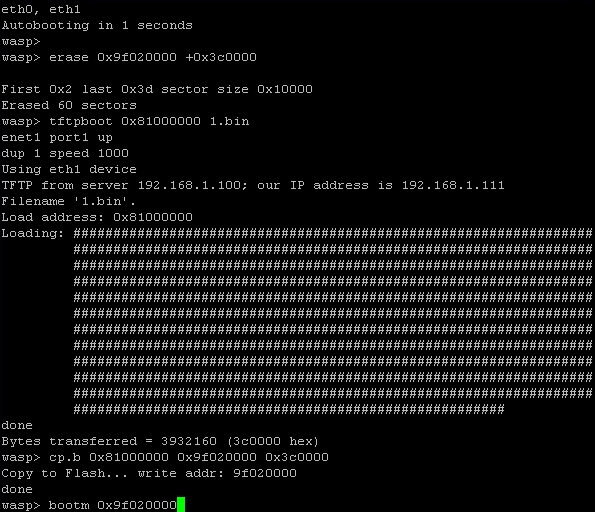

Роутер восстановлен. Обратите внимание, что команда bootm 0x9f020000 введена, но кнопка Enter не нажата.

завершение прошивки

Учитывая то, что все оригинальные прошивки от TP-Link являются только дополнениями, то загрузочную область на флеш памяти не переписывается, т.е. роутер, довольно проблематично поломать полностью. То есть, при наличии СОМ кабеля его всегда можно восстановить.

Если рутер не удалось восстановить самостоятельно через UART интерфейс, остается вариант прошивки флеши роутера на программаторе.
