Восстановление TP-Link TD-W8951

В мастерскую поступил роутер с проблемой: при подключении питания, загорается первые 3 светодиода и все. На RESET не реагирует. При подключении к компьютеру показывает подключение по локальное сети, но IP адрес не присваивается. Войти в веб-интерфейс невозможно, как и в телнет.

При вскрытии было обнаружено 2 неисправных конденсатора 220мкФ на 16 В, после их замены начал мигать всеми светодиодами. Повреждена прошивка.

TP-Link TD-W8951 конденсаторы

Подробна инструкция по восстановлению прошивки

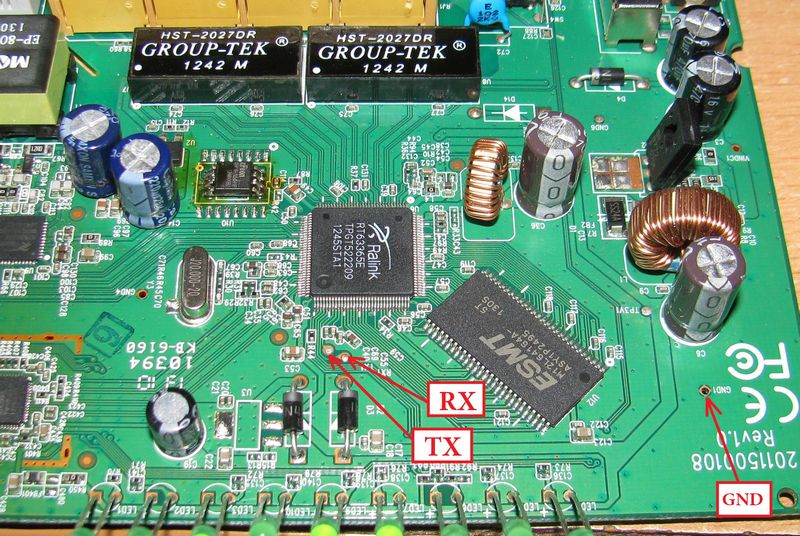

Разбираем роутер-модем, находим не распаянный разъем JTAG и подключаемся к нем с помощью USB-TTL адаптера.

TP-Link TD-W8951 jtag

Распиновка JTAG разъема

Запускаем Tera Term. Выбираем нужный порт COM и настраиваем соединение:

  • Baud rate: 115200
  • Data: 8 bit
  • Parity: none
  • Stop: 1 bit
  • Flow control: none

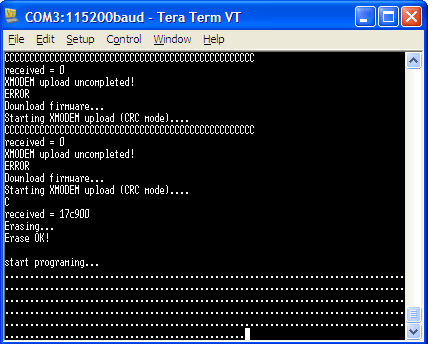

Нажимаем и держим на клавиатуре клавишу «Z». Это необходимо для того что бы TP-Link 8951 сразу приступил к загрузки прошивки:

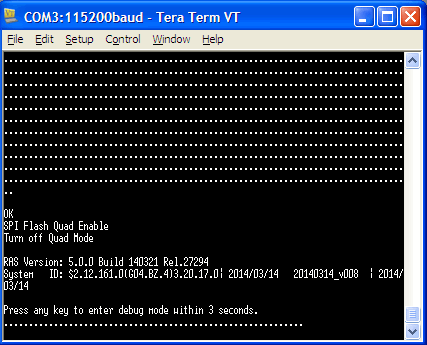

Отправляем прошивку на роутер через протокол XMODEM (CRC). В случае успешной прошивки увидите:

TP-Link 8951 перезагрузиться и веб-интерфейс будет снова доступен для настройки.
