Как выбрать кабель Ethernet?

Ethernet cable

Выбор кабеля Ethernet по большей части относительно прост. Тем не менее, есть некоторые вещи, о которых следует помнить, если вы хотите получить максимальную отдачу от подключения к Интернету и локальной сети.

Не все кабели Ethernet одинаковы

Проводные сети , как правило, очень просты в использовании. В большинстве случаев вы подключаете кабель к порту Ethernet или вой карте на вашем компьютере, и все готово. Покупка кабеля Ethernet может показаться гораздо более сложной задачей, учитывая множество различных стандартов, скоростей и спецификаций.

Сетевые кабели делятся на разные категории, базовым стандартом является Cat-5. Как и разные стандарты Wi-Fi, разные категории кабелей Ethernet могут работать с разной скоростью. Доступны следующие категории:

Категория Полоса частот, МГц Применение Примечания
5 100 Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T)[4] 4-парный кабель, используется при построении локальных сетей и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
5e 125 Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T) 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
6 250 10 Gigabit Ethernet (10GBASE-T) неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м.
6A 500 10 Gigabit Ethernet (10GBASE-T) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Экранирован.
7 600 10 Gigabit Ethernet (10GBASE-T) скорость передачи данных до 10 Гбит/с. Экранирован.
7A 1000 10 Gigabit Ethernet (10GBASE-T) скорость передачи данных до 10 Гбит/с. Экранирован.
8/8.1 1600-2000 40 Gigabit Ethernet (40GBASE-T) совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Экранирован.
8.2 1600-2000 40 Gigabit Ethernet (40GBASE-T) совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Экранирован.

Под Экранирован — следует понимать, что кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).

Если не указано иное, эти стандарты обычно рассчитаны на заявленные скорости для длинны около 100 метров и используют стандартный разъем RJ-45 Ethernet. Каждое поколение кабеля предназначено для совместимости с предыдущими поколениями, поэтому можно использовать кабель Cat-6a с маршрутизатором, поддерживающим только скорость 1 Гбит/с.

Подбирайте кабель в сооотвествии с вашей сетью

Допустим, вы хотите установить простую проводную сеть в своем кабинете, комнате, где у вас уже есть роутер и компьютер.

Первое, что нужно проверить, это скорость Интернета, а также какой у вас роутер и какие скорости он поддерживает. Если ваш роутер ограничен максимальной пропускной способностью 1 Гбит/с, нет смысла использовать кабель Cat-6 или более быстрый, поскольку Cat-5e соответствует максимальной пропускной способности вашего роутера.

Но если у вас есть роутер, поддерживающий сеть 10 Гбит/с, и вам посчастливилось иметь подключение к Интернету со скоростью, превышающей 1 Гбит/с, вам следует купить Cat-6 или лучше, чтобы получить максимальную отдачу от вашего оборудования и соединения. У вас должно быть некоторое представление о теоретической максимальной скорости интернета от вашего провайдера, и ваш роутер, скорее всего, имеет максимальную пропускную способность Ethernet, указанную на коробке.

В другом сценарии вы можете прокладывать проводку по всей квартире в надежде подключить несколько компьютеров и мультимедийных устройств. Вы пользуетесь потоковой передачей видео по локальной сети, нуждаетесь доступе к большим файлам с центрального сетевого диска или других задачах с интенсивным использованием сети. В дополнение к инвестициям в мощный роутер, который может работать в сети со скоростью 10 Гбит/с (или выше), следует рассмотреть возможность использования кабеля Cat-6a или даже Cat-8.

Если вы готовы обновить свое сетевое оборудование позже — используйте самый быстрый сетевой кабель, который вы можете себе позволить, поскольку замена кабеля в последующем, может в конечном итоге дорого обойтись.

Экранированный или неэкранированный?

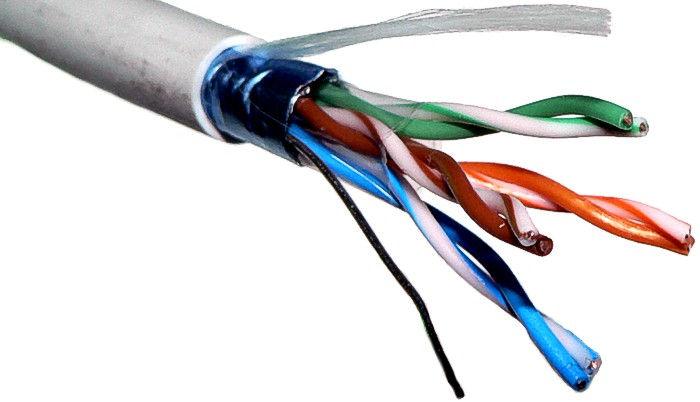

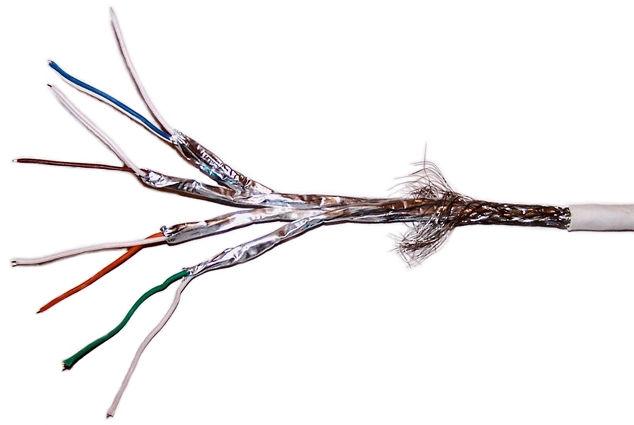

FTP cable S-FTP CAT 7
FTP S-FTP CAT 7

У вас может не быть выбора между экранированными и неэкранированными кабелями, в зависимости от того, какой стандарт вы выберете. Большинство кабелей Cat-5e доступны как в экранированном, так и в неэкранированном вариантах, каждый из которых имеет свои преимущества и недостатки.

  • Неэкранированный кабель (U/UTP). Экранирование отсутствует. Категория 6 и ниже.
  • Индивидуальный экран (U/FTP). Экранирование фольгой каждых отдельных пар. Защищает от внешних помех и от перекрёстных помех между витыми парами.
  • Общий экран (F/UTP, S/UTP, SF/UTP). Общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних электромагнитных помех.
  • Индивидуальный и общий экран (F/FTP, S/FTP, SF/FTP). Индивидуальные экраны из фольги для каждой витой пары, плюс общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних помех и от перекрёстных помех между витыми парами.

Экранированные кабели категорий 5e, 6/6A и 8/8.1 чаще всего используют конструкцию F/UTP (общий экран из фольги), тогда как экранированные кабели категорий 7/7A и 8.2 используют конструкцию S/FTP (с общей металлической оплёткой и фольгой для каждой пары).

Экранированный кабель (STP) предназначены для среды с большим количеством электромагнитных помех, таких как линии электропередач, беспроводные сети или среды, где радиоволны более распространены, например университеты или телестудии.

Поэтому в STP витые пары более плотно связаны, эти типы кабелей более жесткие, толстые и требуют заземления. Следовательно стоят дороже из-за дополнительных материалов и процессов.

Неэкранированные кабели (UTP) больше подходят для сред с меньшими перекрестными помехами или шумами. Наприер, частные домов и небольшие компании. Эти кабели более гибкие и с ними легче работать, они меньше по размеру и дешевле в покупке и производстве.

Тип кабеля, который вы покупаете, также может иметь значение. Кабели более высокого класса работают на более высоких скоростях и более высоких частотах (Cat-5e работает на частоте 100 МГц, а Cat-6a работает на частоте 500 МГц), которые более чувствительны к помехам. Это одна из причин того, что более быстрые кабели стоят дороже.

Количество меди и потери сигнала

Кабели Ethernet передают сетевой сигнал с использованием меди — широко распространенного материала с высокой проводимостью, который использовался в телекоммуникациях со времен первых телефонных линий. Качество используемой меди часто указывает на качество сигнала, и это отражается на цене.

Иногда под видом витой пары могут продавать кабели из омеднённого стального провода (Copper Clad Steel, CCS) или омеднённого алюминиевого провода (Copper-clad aluminium, CCA). Жилы провода из алюминия, покрытого тонким слоем меди являются менее стойкими к изгибу и менее долговечным, который со временем может страдать от более высокой скорости потери сигнала, поскольку алюминий расширяется и сжимается при нагревании и охлаждении. Чистая медь более стабильна, долговечна и обладает высокой проводимостью.

Бескислородная медная проволока изготовлена ​​из меди чистотой более 99,95% с меньшим количеством примесей, таких как кислород и железо. Стандартная чистая медная проволока, которая может иметь чистоту «всего» 99,5%. Насколько это важно в реальном мире, горячо обсуждается, особенно среди аудиофилов, когда речь идет о проводах динамиков. В то время как наличие более чистой медной магистрали означает меньше «препятствий» для прохождения вашего сигнала, наличие чистого медного провода в первую очередь, возможно, является самой важной целью, к которой нужно стремиться.

Золото и покрытие разъема RJ-45

Золото часто используется в разъемах для всех видов соединений, от 3,5-мм стереоразъемов до кабелей HDMI. У золота есть одно явное преимущество перед другими металлами: низкая скорость окисления. В то время как серебро может быть более проводящим, золото окисляется медленнее, что означает большую долговечность. Вот почему в большинстве разъемов RJ-45 используется позолота.

Как выбрать кабель Ethernet?

Следует отметить толщину золота, используемого на конце разъема, особенно если вы собираетесь регулярно отсоединять и снова подключать кабель. В кабелях более высокого качества используется более толстое золотое покрытие, которое изнашивается медленнее. Это покрытие измеряется в микронах, при этом оптимальная толщина составляет 50 микрон.

Попробуйте сделать сетевой кабель самому

обжать сетевой кабель

обжать сетевой кабель

Если вы любите делать что-то своими руками, вам может быть интересно сделать собственные сетевые кабели. Наличие инструментов и деталей для этого гарантирует, что вы сможете починить сломанные разъемы, обрезать изношенные концы и создать кабели именно такой длины, которая вам нужна. Это будет стоить вам больше, чем просто купить готовый кабель, но со временем затраты окупят себя.

Для этого вам понадобится сетевой кабель любой категории (например, Cat-6), модульные разъемы (RJ-45) и обжимной инструмент для обрезки и разделки кабеля. Они часто доступны в наборах инструментов для обжима. Возможно, так же понадобится кабельный тестер, просто чтобы убедиться, что каждый кабель, который вы обжали, сделан правильно.
